LVQB-220型、SF6電流互感器是我公司為滿足電力市場的需求而研制生產的一種以SF6氣體為絕緣介質的電磁式電流互感器，產品滿足GB1208-1997及IEC相關標準的要求，并通過了電力工業部電氣設備質量檢驗測試中心的檢測和國家機械工業局及國家電力公司的技術鑒定。此電流互感器在交流50HZ、110KV和220KV高壓輸變電系統中起電氣保護和電氣測量的作用。



產品結構

產品總體結構為倒立式，主要由殼體、套管和底座三部分組成。殼體位于產品頂部，一次繞組和二次繞組均裝在殼體內，一次繞組從二次繞組中間穿過，他們之間用SF6氣絕緣。殼體與一次回路等電位，通過套管與底座絕緣。二次繞組依靠絕緣件固定在殼體內，其引線通過套管內的金屬屏蔽管與底座中的二次接線端子相連，供用戶連接測量或保護用負載。底座上設置有吸附劑、二次接線盤及SF6指針式密度繼電器等。



使用條件

環境溫度： -40℃  +40℃

海拔高度：≤3000m

風    壓：≤700Pa

地震烈度：≤8度

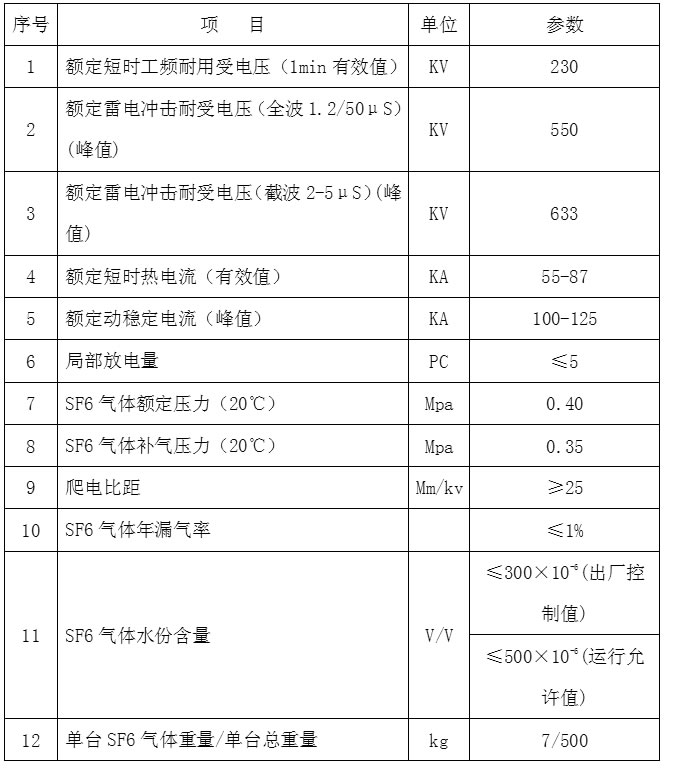

LVQB型電流互感器技術參數
