概述

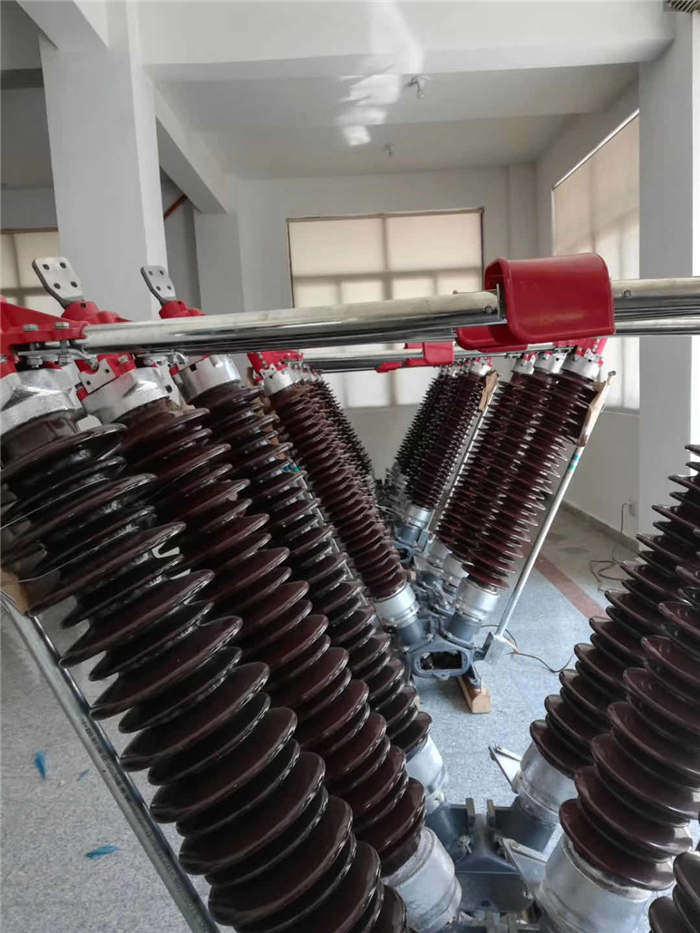

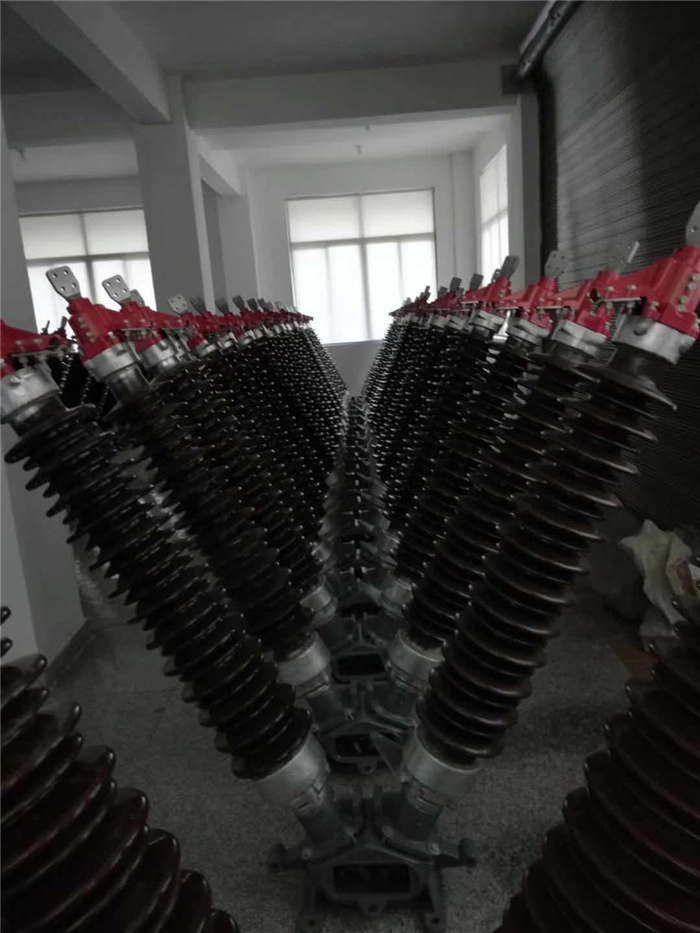

GW5-40.5/126系列高壓交流隔離開關為單柱式對稱剪刀式結構，靜觸頭懸掛在母線上，產品分閘后形成垂直的絕緣端口。可以附裝接地開關，供下層母線接地用。主刀與地刀間設有機械聯鎖。主刀配用CJ2A-XG或CJ2-XG型電動機操動機構進行操作，地刀可以配CJ2A-XG型或CJ2-XG型電動機操動機構進行操作也可以用CS9-G人力機構進行操作（126、145KV產品，主、地刀均為三相機械聯動）。
使用環境條件
a) 海拔不超過1000m；
b) 周圍空氣溫度：上限+40℃，下限一般地區-25℃；高寒地區-40℃
c) 風壓不超過700Pa（相當于風速35m/s）；
d) 覆冰厚度不大于10mm；
e) 地震烈度不超過8度；
f) 陽光輻射強度不大于0.1W/cm2
結構特點
這種隔離開關的特點是：
① 沒有笨重而龐大的底座，結構緊湊，占地面積??；
② 可以直接安裝在母線下方，作母線隔離開關用，即可節省占地面積又可節省引線；而且斷口清晰可見，便于監護，經濟效益十分明顯；
③ 4000A產品導電閘刀為雙剪刀式結構；
④ 觸頭鉗夾范圍大，適用于軟母線及硬母線；
⑤ 550KV產品所配接地開關為折疊式，縮小產品外形尺寸及所占空間；
⑥ 開合母線轉換電流高于國家標準。
