1 概述

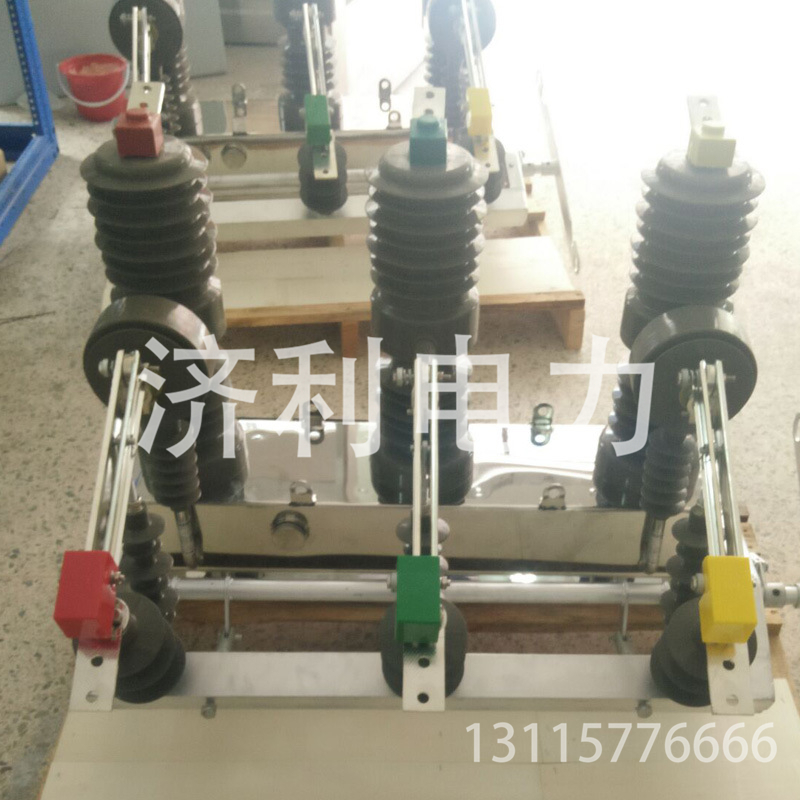

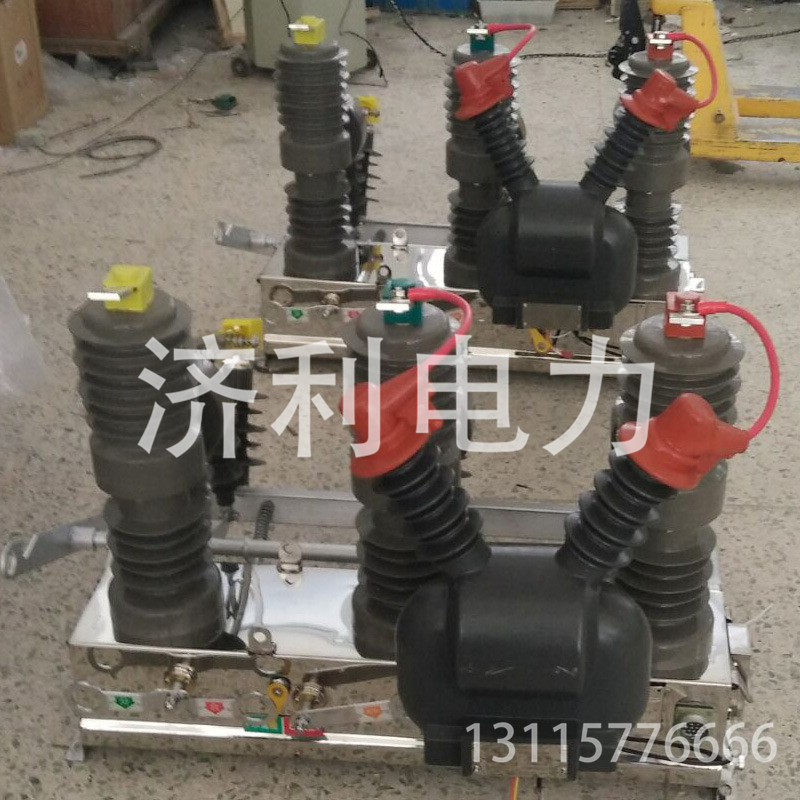

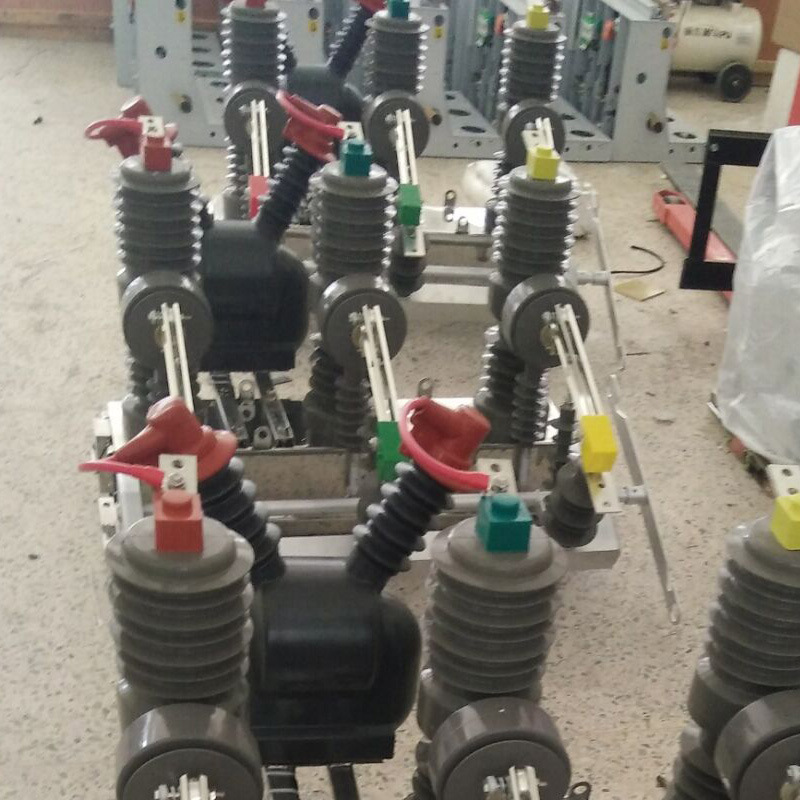

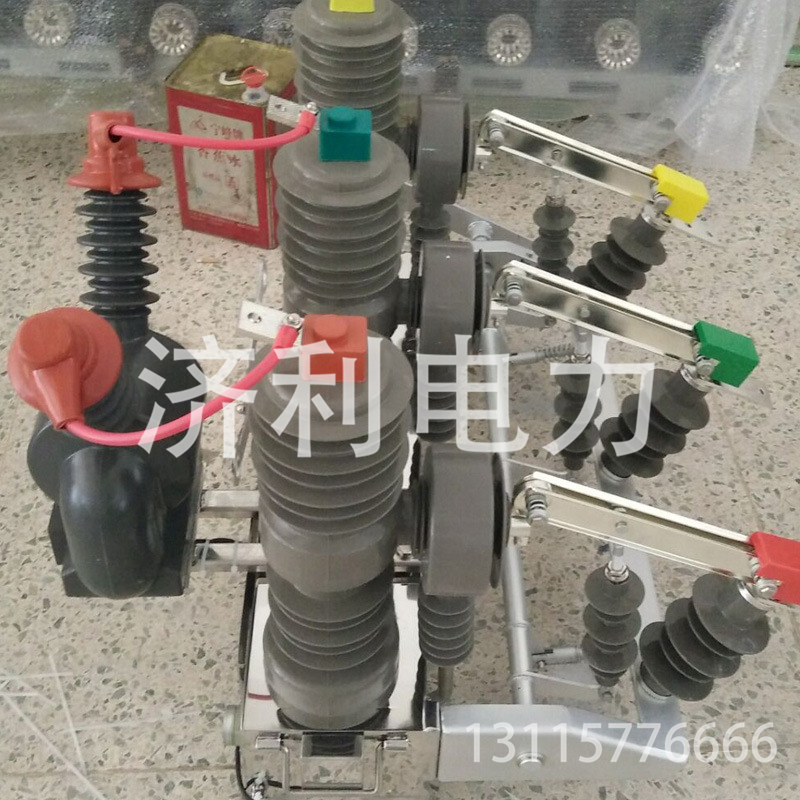

ZW32-12F型戶外柱上真空斷路器（以下簡稱斷路器）為額定電壓12kV，三相交流50HZ的戶外配電設備。主要用于開斷，關合電力系統的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于農村電網及頻繁操作的場所。本產品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。
2 引用標準
GB1984《交流高壓斷路器》
GB11022《高壓開關設備通用技術條件》
GB311.1-6《高壓輸變電設備的絕緣配合：高壓試驗技術》
DL/T593《高壓開關設備的共用訂貨技術條件》
GB763《交流高壓電器在長期工作的發熱》
GB3309《高壓開關設備在常溫下的機械試驗》
GB763《交流高壓電器在長期工作中的發熱》
GB2706《交流高壓電器動、熱穩定試驗方法》
DL/T402-1999《交流高壓真空斷路器訂貨技術條件》
3 使用環境條件
A、海拔高度不超過3000mm；
B、周圍空氣溫度：-40℃~+40℃;日溫差：日溫變化25℃；
C、風速不大于35m/s；
D、無易燃、爆炸危險、強烈化學腐蝕物（如各種酸、堿或濃煙等）和劇烈震動的場所。
4 主要技術參數
|
序號 |
名 稱 |
單位 |
數 據 |
|||
|
1 |
額定電壓 |
kV |
12 |
|||
|
2 |
額定電流 |
A |
630 |
|||
|
3 |
額定頻率 |
Hz |
50 |
|||
|
4 |
額定絕緣水平 |
工頻耐壓(1min) |
kV |
42 |
||
|
沖擊雷電耐壓(峰值) |
75 |
|||||
|
5 |
額定短路開斷電流 |
kA |
12.5 |
16 |
20 |
|
|
6 |
額定短路關合電流（峰值） |
31.5 |
40 |
50 |
||
|
7 |
額定峰值耐受電流 |
31.5 |
40 |
50 |
||
|
8 |
額定短時耐受電流 |
12.5 |
16 |
20 |
||
|
9 |
額定短路持續時間 |
s |
4 |
|||
|
10 |
額定短路開斷電流開斷次數 |
次 |
30 |
|||
|
11 |
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
|||
|
12 |
機械壽命 |
次 |
10000 |
|||
|
13 |
額定操作電壓及輔助回路額定電壓 |
V |
AC220V、DC220V、DC24V |
|||
|
14 |
SF6氣體額定壓力（表壓） |
Mpa |
0 |
|||
