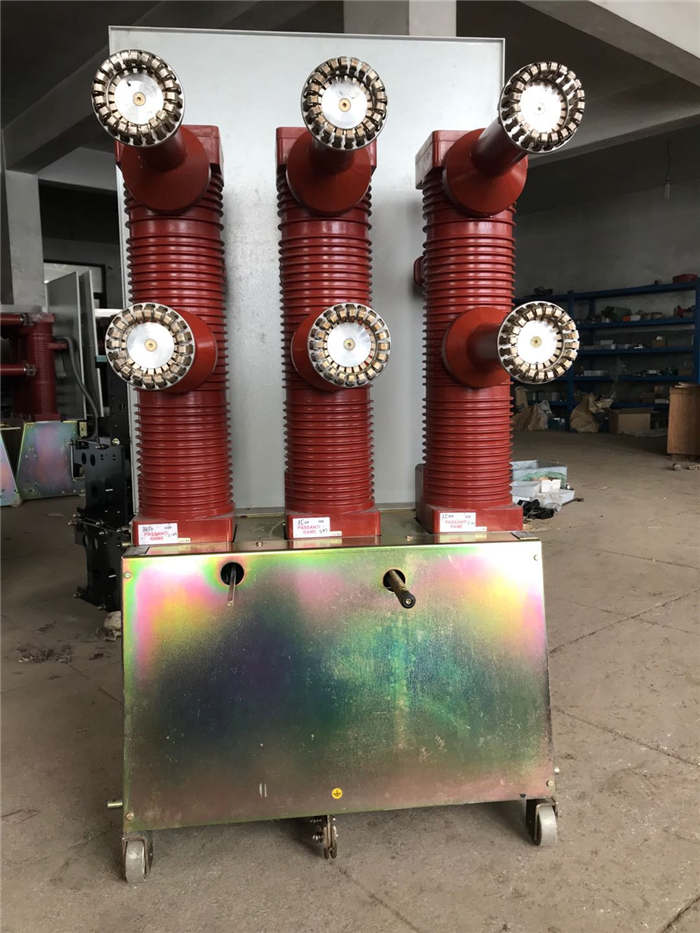

HD4六氟化硫斷路器

詳細介紹

++++概述：

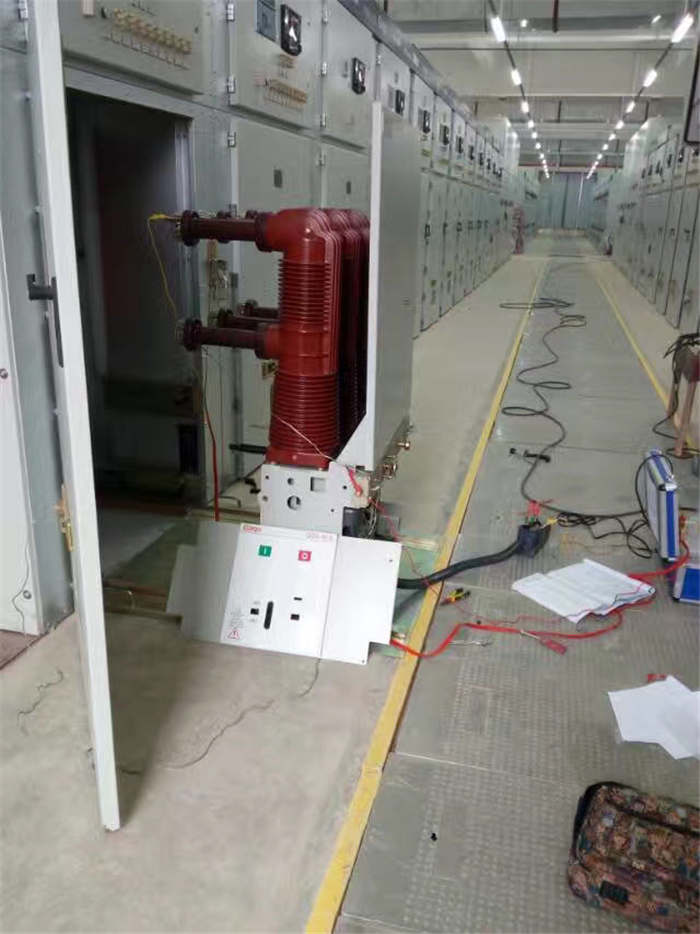

戶內高壓手車式六氟化硫斷路器是，該產品適用于三相交流50Hz,35kV,20kV,10kV電力系統?？捎脕矸?、合額定電流和故障電流，并可用于頻繁操作場合，也可作聯絡斷路器和開斷關合電容器組斷路器。該斷路器配用最新型的DEM彈簧操作機構（交、直流兩用），性能卓越。

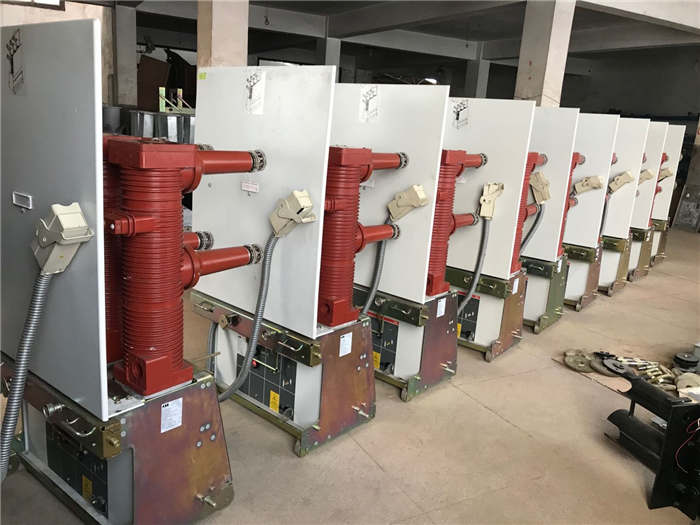

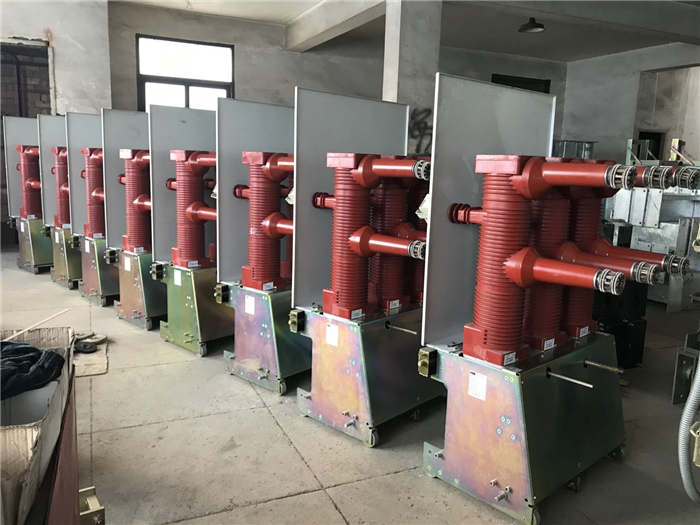

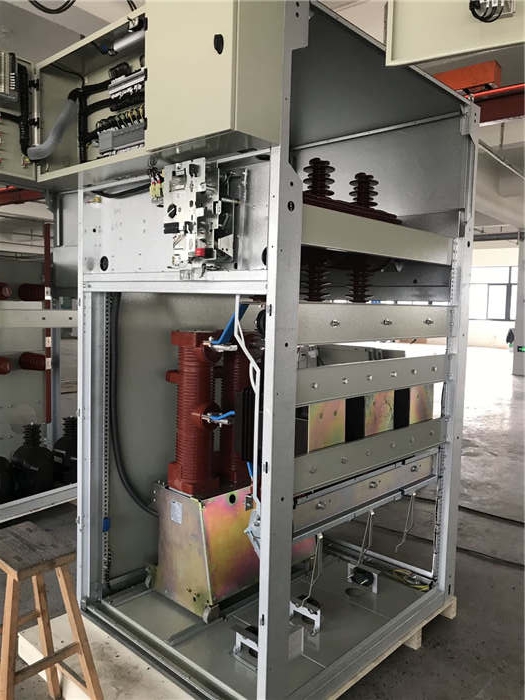

產品可為固定式與手車式，安裝方向：分為側裝與正裝。具體技術參數請與公司技術人員協商。

++++產品技術優勢：

1．高裕度的一次高電壓絕緣設計IP33防護等級!整體開關柜采用敷鋁鋅板加工而成,設計加強了對正面操作室的絕緣安全等級的考慮,從而更好的保證整體開關柜對人身的安全!

2.SF6斷路器采用自能式滅弧原理。

3．緊湊化設計組合開關,隔離帶接地.電壽命與機械壽命高!

4．高可靠性.很低的SF6氣壓力,低泄露率0.1%/年!

++++主要技術參數：

序號	名稱		單位	數據
1	額定電壓		KV	12-24-40.5
2	最高電壓		KV	17.5-27-42
3	定絕緣水平	雷電沖擊耐壓（全波峰值）	KV	75/95/110/150/185/215
3	定絕緣水平	工頻耐壓（1分鐘）	KV	50/60/95
4	額定電流		A	1250-3150
5	機械壽命		次	10000
6	sf6額定壓力（20℃時表壓）		Mpa	0.250
7	閉鎖壓力（20℃時表壓）		Mpa	0.30
8	最低使用環境溫度		℃	-30
9	額定短路開斷電流		KV	25-31.5-40
10	額定短路關合電流（峰值）		KV	63-80-100
11	額定短時耐受電流（熱穩定電流）		KA	25-31.5-40
12	額定峰值耐受電流（動穩定電流）		KA	63-80-100
13	額定失步開斷電流		KA	21.5-27-34.4
14	額定短路開斷電流下的累計開斷次數		次	30
15	額定短路持續時間		S	4
16	合閘時間（額定操作電壓下）		S	≤0.1
17	分閘時間（額定操作電壓下）		S	≤0.06
18	額定操作順序			分-03s—合分 -180s—合分
19	額定開合單個電容器組電流		A	400-630-800-1250-1600
20	年漏氣率		% / 年	≤0.1
21	六氟化硫氣體水份含量（20℃時）		uL/L	≤150
22	配CD56型永磁操動機構的額定操作電壓			AC/DC:380/220V/110V
	合閘線圈、分閘線圈電壓		V	交流：220 380 直流：48 110 220
	儲能電機電壓		V	交流：220 直流：220/110
23	六氟化硫氣體重量		KG	1.5
24	斷路器（包括操動機構）重量		KG	150-200
