產品基本情況：

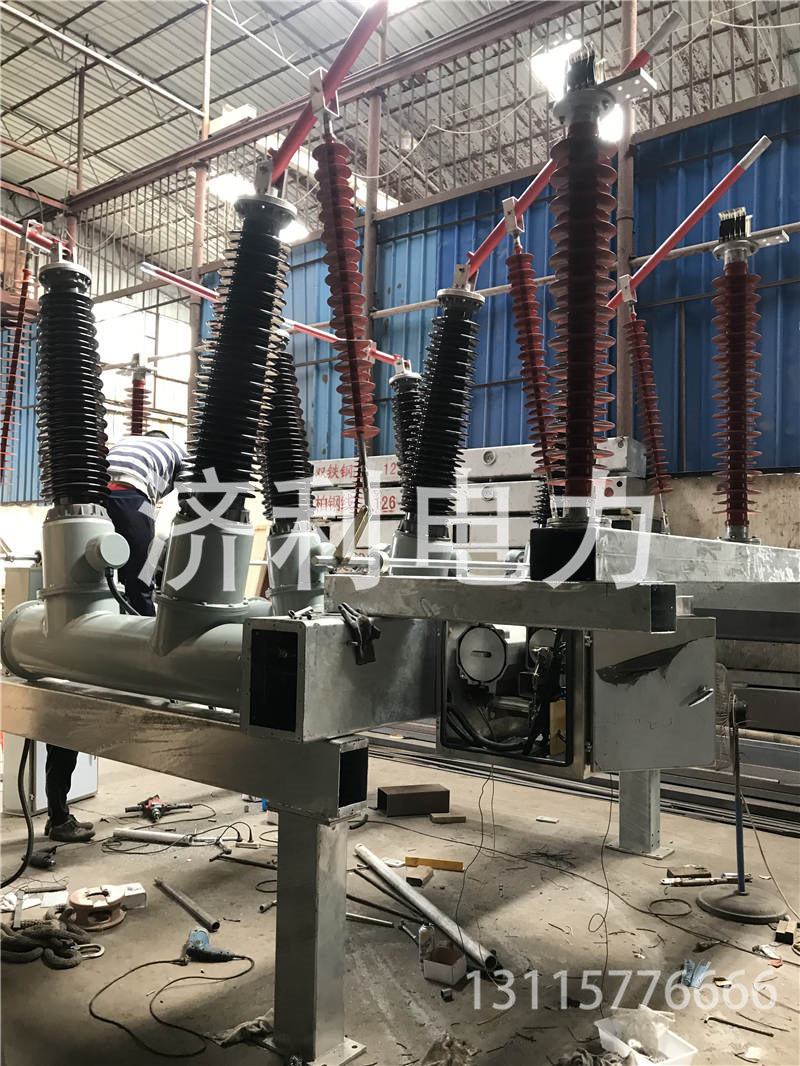

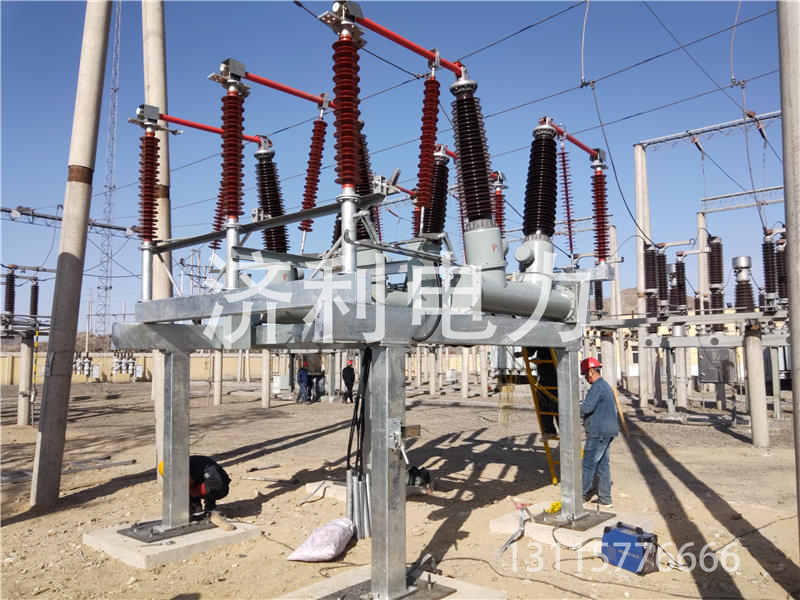

ZCW-126 敞開式組合電器是采用空氣作為外絕緣，SF6氣體作為滅弧介質的成套組合設備。用于三相交流的126kV輸配電系統的控制與保護，適用于工礦企業變電站、山區變電站。其主要特點如下：
1、將斷路器、電流互感器、隔離開關、接地開關、電壓互感器、避雷器等元件有機的組合在接地的鋼結構支架上，結構緊湊。
2、斷路器滅弧室采用自能式滅弧原理，開斷能力強、燃弧時間短，電壽命長，滿容量開斷20次、結構簡單可靠。斷路器配用CT26型彈簧操作機構，結構緊湊，可靠性高，維護工作量少，機械壽命長達10000次，符合“無油化”要求。
3、隔離開關使用復合絕緣子，單臂直掄式結構，采用自力型石墨鍍銀鉻青銅觸指，結構受力性能好，通流能力強。隔離開關和接地開關均為空氣絕緣，運動軌跡及工作位置均明顯可視。
產品參數：
|
額定電壓 |
kV |
126 |
||
|
額定頻率 |
Hz |
50 |
||
|
額定絕緣水平 |
1min工頻耐受電壓（有效值） |
相對地 |
kV |
230 |
|
斷口間 |
230+70 |
|||
|
雷電沖擊耐受電壓（峰值） |
相對地 |
550 |
||
|
斷口間 |
550+100 |
|||
|
額定電流 |
A |
2000 |
||
|
額定短路開斷電流 |
kA |
40 |
||
|
額定短時耐受電流 |
kA |
40 |
||
|
額定短路持續時間 |
s |
4 |
||
|
額定峰值耐受電流 |
kA |
100 |
||
|
額定短路關合電流 |
kA |
100 |
||
|
機械壽命 |
次 |
10000 |
||
