概述
LVQB-110型、LVQB-220型SF6電流互感器是我公司為滿足電力市場的需求而研制生產的一種以SF6氣體作為絕緣介質的電磁式電流互感器，產品滿足GB1208-1997及IEC相關標準的要求，并通過了電力工業部電氣設備質量檢驗測試中心的檢測和國家機械工業局及國家電力公司|
序號
|
名稱
|
單位
|
數據
|
|
1
|
額定短時工頻耐受電壓 (1min有效值)
|
KV
|
395
|
|
2
|
額定雷電沖擊耐受電壓 (全波1.2/50μs) (峰值)
|
KV
|
950
|
|
3
|
額定雷電沖擊耐受電壓 (截波2~5μs) (峰值)
|
KV
|
1093
|
|
4
|
局部放電量
|
PC
|
≤5
|
|
5
|
SF6氣體額定壓力 (20℃)
|
MPa
|
0.4
|
|
6
|
SF6氣體補氣壓力 (20℃)
|
MPa
|
0.35
|
|
7
|
爬電比距
|
|
≥25
|
|
8
|
SF6氣體年漏氣率
|
mm/kv
|
≤1%
|
|
9
|
SF6氣體水份含量
|
V/V
|
≤250×10-6 (出廠控制值)
|
|
≤500×10-6 (運行允許值)
|
|||
|
10
|
單臺SF6氣體重量/單臺總重量
|
kg
|
18/1200
|
|
序號
|
電流比A
|
額定一次
電流A |
額定二次
電流A |
測量級
|
保護級
|
額定輸出VA
|
3S短時熱
電流kA |
額定動穩
定電流kA |
|||
|
準確級
|
儀表保安系數
|
準確級
|
準確限值系數
|
測量級
|
保護級
|
||||||
|
1
|
2×300/5
|
300
|
5或1
|
0.2級或0.5級
|
FS5或FS10
|
5P級
或 10P級 |
20
|
30
|
50
|
31.5
|
80
|
|
600
|
50
|
125
|
|||||||||
|
2
|
2×400/5
|
400
|
31.5
|
80
|
|||||||
|
800
|
50
|
125
|
|||||||||
|
3
|
2×500/5
|
500
|
40
|
31.5
|
80
|
||||||
|
1000
|
50
|
125
|
|||||||||
|
4
|
2×600/5
|
600
|
31.5
|
80
|
|||||||
|
1200
|
50
|
125
|
|||||||||
|
5
|
1500/5
|
1500
|
50
|
60
|
|||||||
|
6
|
2000/5
|
2000
|
60
|
||||||||
|
7
|
2500/5
|
2500
|
|||||||||
|
序號
|
名稱
|
單位
|
數據
|
|
1
|
額定短時工頻耐受電壓 (1min有效值) |
kV
|
230
|
|
2
|
額定雷電沖擊耐受電壓 (峰值) (全波1.2/50μs) |
kV
|
550
|
|
3
|
額定雷電沖擊耐受電壓 (峰值) (截波2~5μs) |
kV
|
633
|
|
4
|
額定短時熱電流 (有效值) |
kA
|
55-87
|
|
5
|
額定動穩定電流 (峰值) |
kA
|
100-125
|
|
6
|
局部放電量 |
PC
|
≤5
|
|
7
|
SF6氣體額定壓力 (20℃) |
MPa
|
0.4
|
|
8
|
SF6氣體補氣壓力 (20℃) |
MPa
|
0.35
|
|
9
|
最小爬電比距 |
mm/kv
|
≥25
|
|
10
|
SF6氣體年漏氣率 |
|
≤1%
|
|
11
|
SF6氣體水份含量 |
V/V
|
≤250×10-6 (出廠值)
|
|
≤500×10-6 (運行值)
|
|||
|
12
|
單臺SF6氣體重量/單臺總重量 |
kg
|
7-500
|
|
序號
|
電流比
A |
額定一次
電流A |
額定二次
電流A |
測量級
|
保護級
|
額定輸出VA
|
|||
|
準確級
|
儀表保安系數
|
準確級
|
準確限值系數
|
測量級
|
保護級
|
||||
|
1
|
2×200/5
|
200
|
5或1
|
0.2級
或 0.5級 |
FS5
或 FS10 |
5P級
或 10P級 |
20
|
30
|
30
|
|
400
|
|||||||||
|
2
|
2×300/5
|
300
|
40
|
||||||
|
600
|
|||||||||
|
3
|
2×400/5
|
400
|
|||||||
|
800
|
|||||||||
|
4
|
2×500/5
|
500
|
50
|
||||||
|
1000
|
|||||||||
|
5
|
2×600/5
|
600
|
|||||||
|
1200
|
|||||||||
|
6
|
750-1500/5
|
750
|
30
|
30
|
|||||
|
1500
|
50
|
50
|
|||||||
|
7
|
1000-2000/5
|
1000
|
|
|
|
|
|
30
|
30
|
|
2000
|
50
|
50
|
|||||||
|
注：1、每臺產品可帶4個二次線圈； 2、用戶特殊要求時可以協商解決。
|
|||||||||

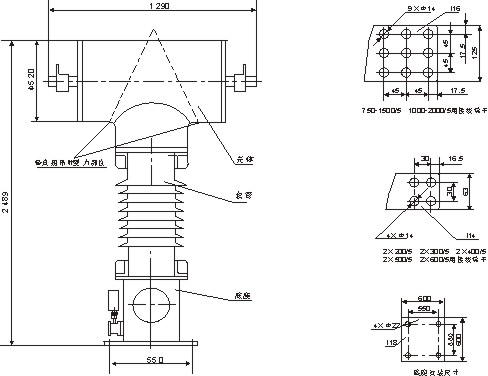

LVQB-110型SF6電流互感器產品外形圖

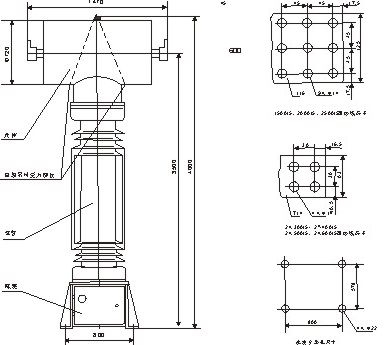

LVQB-220型SF6電流互感器產品外形圖
